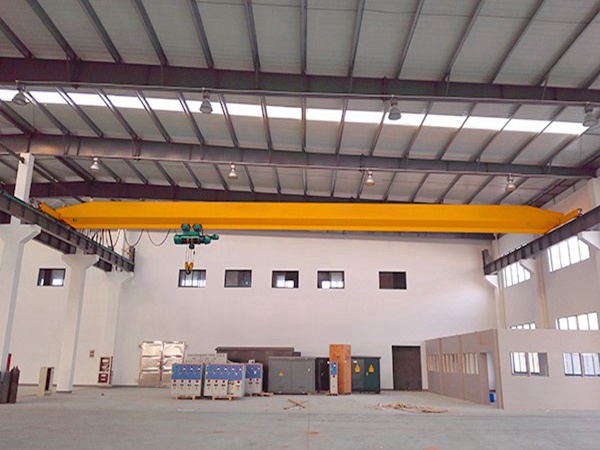

一、LDC低净空单梁起重机概述
1.主要用途:低净空单梁起重机(以下简称起重机)是按JB/T1306-1994标准设计的与CD1/MD1等型式的电动葫芦配套使用的空间运输工具,主要作用是以间歇、周期的工作方式,通过起重吊钩或其它取物装置及时、迅速地完成物体的位移,是现代工业企业中实现生产过程机械化、自动化,减轻繁重体力劳动、提高劳动生产率的重要工具和设备。
2.适用范围:低净空单梁起重机适用于在工作级别A3~A5,工作环境温度-25℃~+40℃,相对湿度≤85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。禁止吊运融化金属、有毒物品及易燃易爆物品。
3.环境条件:
(1)起重机的电源为三相交流,额定频率为50Hz,额定电压为380V(如电源电压、频率与此规定不同时,应在订货时注明使用地的电源电压和频率),电动机和电器控制设备上允许电压波动的上限位额定电压的+10%,下限(尖峰电流时)为额定电压的-15%。起重机内部电压损失为5%。
(2)吊运物品对起重机吊钩部位的辐射热温度不超过300℃。
(3)环境温度不超过+40℃,在24h内平均温度不超过+35℃。
4.噪声起重机在非密闭性厂房内,无其它噪声干扰和起升高度不小于5m的情况下,在地面上测量,其整机噪声不大于85dB(A)。
二、低净空单梁起重机的结构和性能参数
低净空单梁起重机的结构主要由三部分组成:桥架、电动葫芦和电气系统。桥架用来支承和纵向移动载荷,有金属结构和运行机构组成。金属结构包括主梁、端梁及主、端梁连接三部分。运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。电动葫芦承担升降和横向移动载荷。电气系统由主回路和控制回路组成。
1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。端梁为U型槽钢组焊成箱形结构,主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构,安装方便,便于运输储存。
2.运行机构运行机构采用分别驱动形式(见图1),驱动、制动靠锥形转子电动机来完成,其优点是能减轻因车轮歪斜跑偏造成的啃道磨损,不易出现车轮爬轨掉道故障。运行速度(m/min):地面操作一般为20、30;司机室操作为30、45、60。起重机设计有单速和双速及变频调速等型式,一般情况下按单速制造,用户如需其它调速方式时,应在订货合同中予以注明。
3.起升机构起重机安装电动葫芦组成起升机构,可起升吊运重物,并可沿主梁横向移动。
4.电气系统电动葫芦的起升运行电动机采用起动力矩较大的锥形转子电动机,以适应起重机断续工作中频繁的直接启动。起升电动机有两种型式,ZD型为单速电机,ZDS型为双速电机其常速和慢速之比为10:1。低净空单梁起重机的操纵通过按动按钮开关(手电门),使接触器的触点接通或切断电动机的电源。其主回路和控制回路电气元件少,线路简单,使用维护方便。
5.操纵形式:
(1)地面操纵:操作人员于地面控制手电门按钮,控制起重机进行吊载作业。起重机运行速度≤30m/min。
(2)司机室操纵:操作人员于司机室内控制按钮或控制器,控制起重机进行吊载作业。重机运行速度≥30m/min。司机室按开门方向分为侧开门司机室(适用于单跨车间)和端开门司机室(适用于双夸车间)。司机室还有开放式和封闭式两种形式,供用户根据需要进行选购。
