应用范围:钢铁冶金、水电、航天、船舶、汽车、煤炭、石油化工
产品概述:欧式单梁起重机具有自重轻,结构小巧,能耗较低。欧式起重机采用独特的设计理念,具有尺寸小,重量轻,轮压小的特点。
欧式单梁起重机具有自重轻,结构小巧,能耗较低。欧式起重机采用独特的设计理念,具有尺寸小,重量轻,轮压小的特点。与传统起重机相比,吊钩至墙面的极限距离最小,净空高度最低,起重机更能贴近前面作业,起升高度更高,实际增加了现有厂房的有效工作空间。由于起重机具有重量轻,轮压小的特点,新厂房空间可以设计的更小,功能更齐全。较小的厂房意味着初期建设投资,以及长期供热、空调及其他维护费中可以节省一笔可观的资金。
1、结构及机械
欧洲物料搬运学会第一部分,重型起升设备起升机构设计规则
1987年10月1日第三版,参考号F.E.M.1.001
以上标准与最新DIN、ISO、BS、CMAA标准相似。但可能与FEM标存在微小差异。
2、钢结构制造
焊接标准:DIN8800,BLATT77
起重机设计和结构标准:DIN5018,BLATT2
焊接等级:DIN8563 ,BLATT3
电器设备: VDE0113,VDE0100和CEE
电动机:IECRecommendations34-1,34-5和72-1。
根据FEM标准选择电机,并完全符合瑞典起重机标准IKH6.30.01。
3、起重机设计原则
欧洲FEM先进标准设计制造,技术水平达到国际先进水平。满足强度、刚度和稳定性条件,通过有限缘分析,最大限度地降低钢结构的重量。设计中充分考虑现场的工作环境及制造、检查、运输、安装和维护等方便与可能性。
结构设计

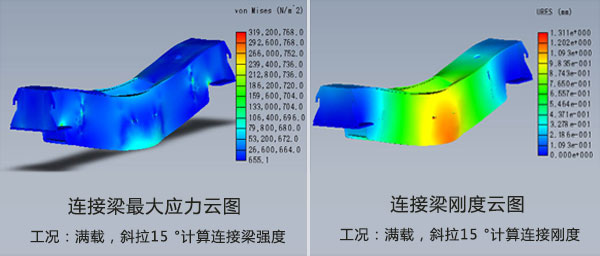

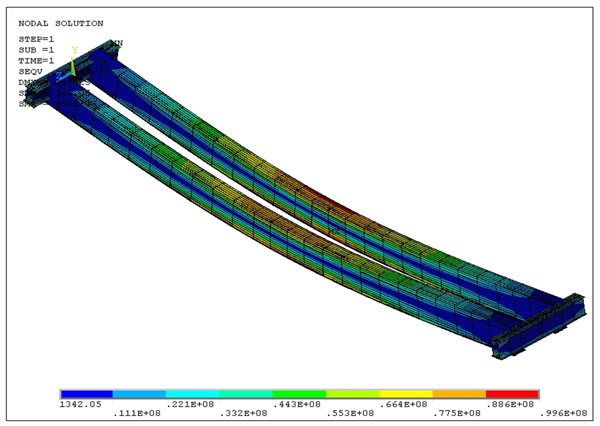

通过对钢结构进行有限元分析和优化设计,使结构更加合理,可以有效提高钢材的利用率和起重机的生产效率。

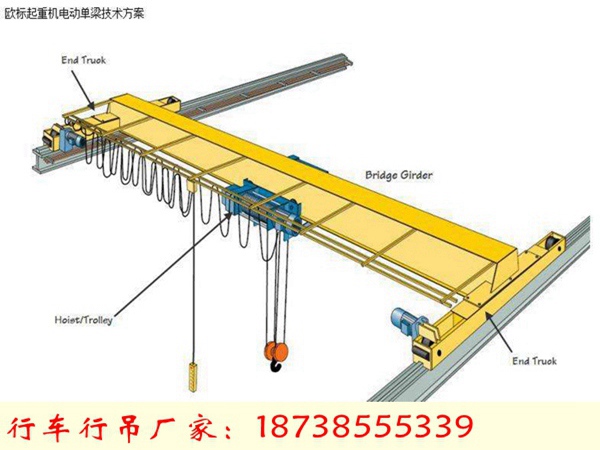

整机结构

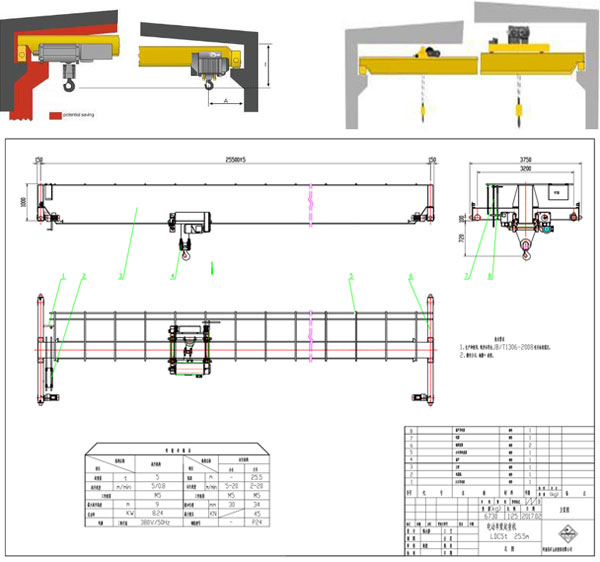

极限尺寸小,增加有效工作面积
整机高度矮,降低厂房高度、节省建筑成本
体积小、自重轻 ,减少地基和牛腿成本
螺栓结构连接和接插式电气联接,安装及维护方便
模块式设计
采用柔性结构,运行柔和、平稳
